主要特征

? 支持 BDS/GPS/GLONASS/QZSS 多系統聯合定位和單系統獨立定位

? 支持北斗二號/三號 1-63 號全部在軌衛星

? 具備有源天線短路檢測與保護功能

? 內部集成 DCDC 和 LDO； 支持 3.3V 單電源供電（使用內部 DCDC）、支持 1.8V~3.3V 單電源直接供電（不使用內部 DCDC）

? RTC 和備份電路電源可低至1.4V

? 功耗： BDS/GPS 雙模連續運行：~23mA@3.3V， 待機狀態：8uA（@3.3V）

? 封裝：QFN40-5*5

性能指標

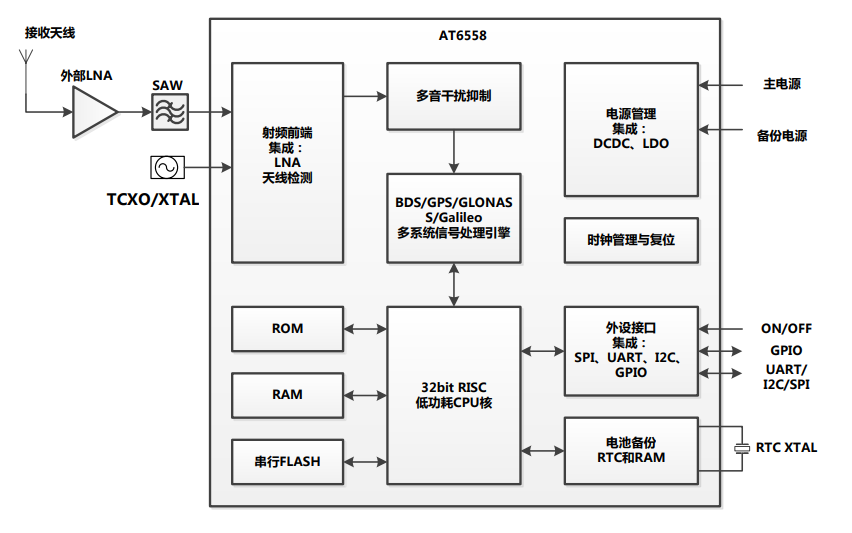

設計應用框圖

工作模式

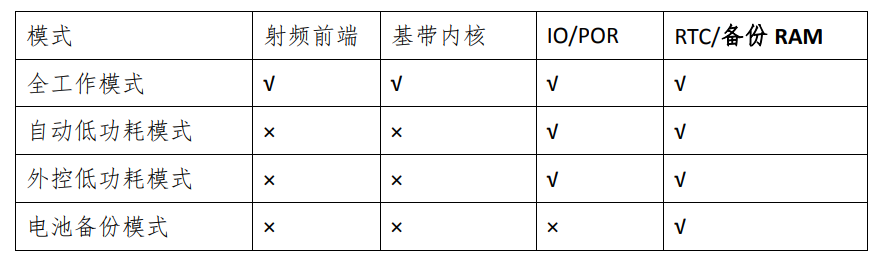

        AT6558 有多種工作模式：全工作模式、自動低功耗模式、外控低功耗模式和 電池備份模式。

1）全工作模式：當所有電源正常供電，且 ON_OFF 管腳為高電平時，芯片處于 全工作模式，進行正常的信號接收和解算。

2）自動低功耗模式：在某些應用場合，并不需要進行連續定位，而更注重低功 耗，這時就需要芯片適時關閉部分功能以節省功耗。在這種模式下，所有電源正 常供電，一旦芯片正常工作且定位后，內部程序會自動關閉耗電模塊，進入低功 耗狀態，并啟動定時（RTC 定時器）。定時器會自動喚醒芯片并進行下一次定位。

         注：自動低功耗模式需要進行程序定制。

3）外控低功耗模式：所有電源正常供電，且芯片正常工作后，外部主機將 ON_OFF 管腳拉低，芯片內部程序會自動保存當前電路狀態，并關閉射頻電路和 基帶電路，進入低功耗狀態。當 ON_OFF 管腳拉高后，芯片將自動恢復全工作模 式（相當于熱啟動）。 4）電池備份模式：關閉除 VDD_BK 之外的所有電源，芯片將進入備份模式。這 時只需要極小的電流維持 RTC 時鐘和備份 RAM 即可。電源恢復后，導航程序可 以從備份 RAM 恢復，以實現快速的熱啟動。

   詳細規格書請聯系銷售：0755-83290418
